pPreguntas Frecuentes sobre Perforación Sin Zanja (FAQ)

PREGUNTAS SOBRE TECNOLOGIA PERFORACION HORIZONTAL DIRIGIDA

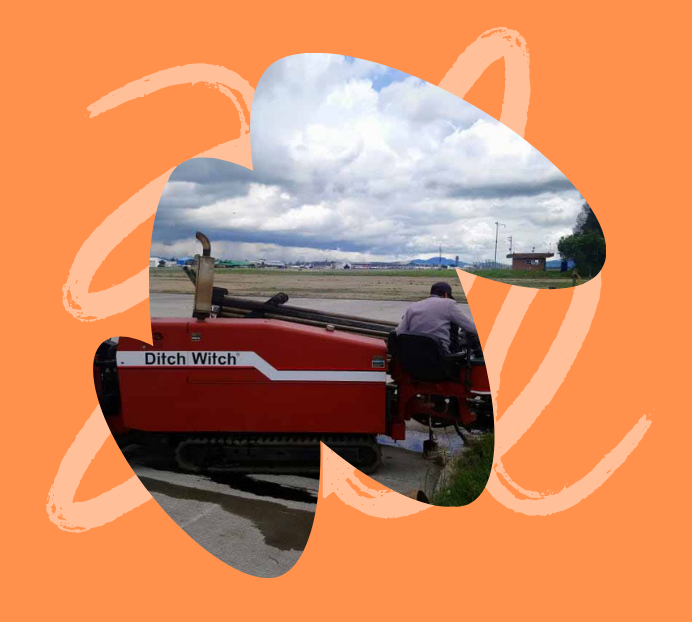

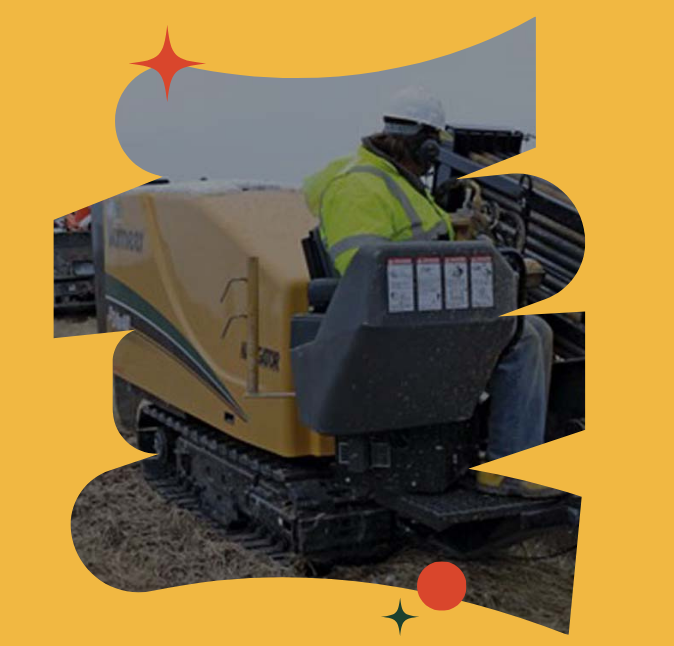

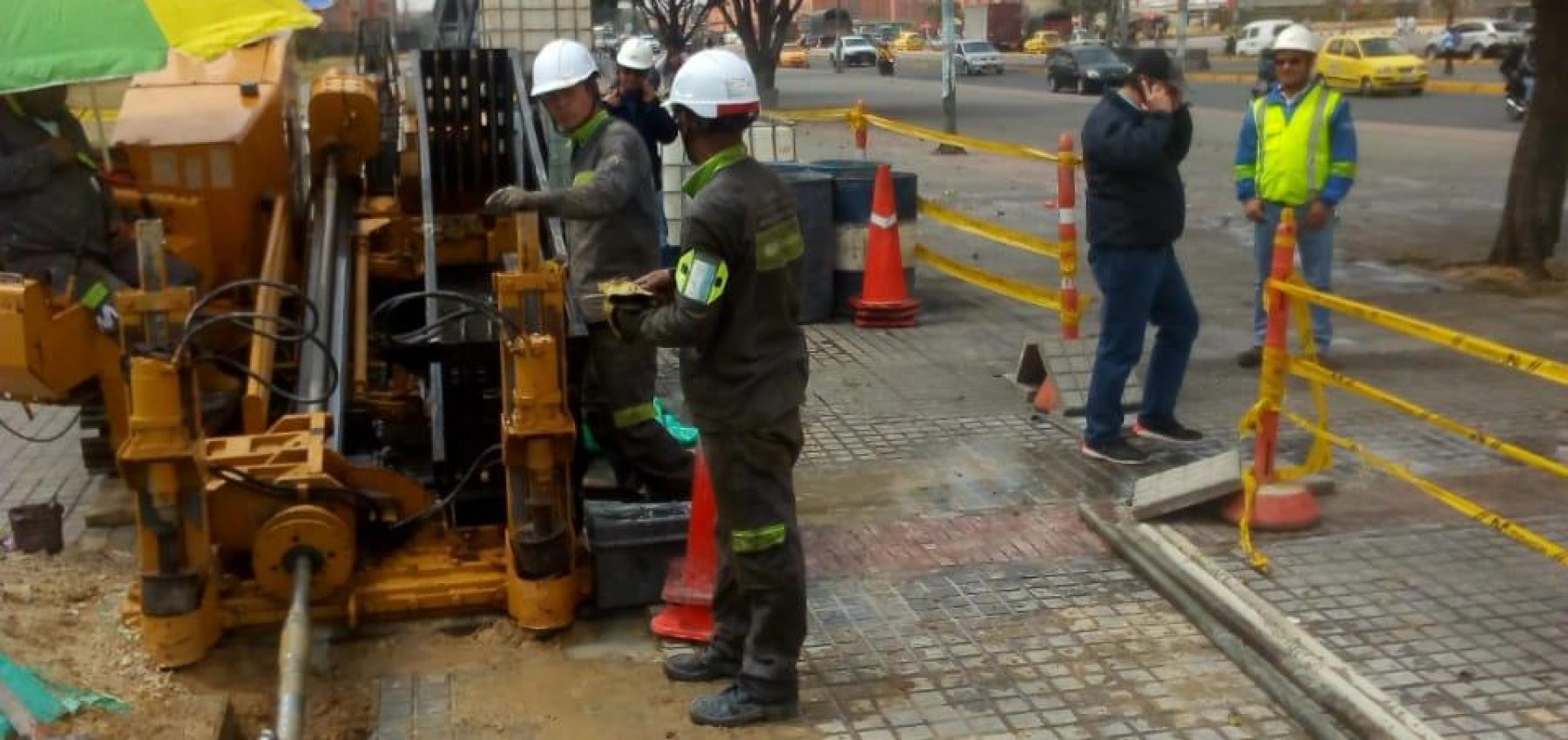

¿Qué es la Perforación Horizontal Dirigida (PHD) y cuándo se recomienda?

La perforación guiada HDD es un método constructivo trenchless (sin zanja) que permite instalar ductos subterráneos sin romper la superficie. Se recomienda principalmente para cruces de autopistas, vías nacionales, líneas férreas y ríos, o en zonas urbanas densas donde detener el tráfico o romper el pavimento genera altos costos y retrasos.

¿Cuál es la diferencia entre Túnel Liner y Perforación Dirigida?

El Túnel Liner es un método de excavación donde se instalan planchas de acero acopladas para formar una camisa protectora rígida; es la solución ideal para redes de alcantarillado por gravedad de medianos a grandes diámetros que exigen un control milimétrico de pendientes. Por otro lado, la PHD es un sistema 100% mecanizado y guiado por sondas electrónicas desde la superficie, diseñado para instalar tuberías continuas de polietileno (PEAD) de forma ágil y rápida.

¿Qué información se requiere para solicitar una cotización formal?

Para elaborar un presupuesto de ingeniería exacto y ajustado a su proyecto, requerimos: la longitud total del cruce, el diámetro y material de la tubería a instalar, el estudio de suelos (o tipo de terreno estimado) y el plano de interferencias de redes existentes en la zona de la obra. Tambien se debe conocer la pendiente, profundidad, diámetro, servicio publico a instalar y ciudad del proyecto.

¿Cuál es la longitud y el diámetro máximo que se puede perforar con PHD?

Nuestra capacidad técnica nos permite ejecutar proyectos en todas las escalas comerciales del mercado, instalando tuberías desde 2 pulgadas hasta macroproyectos de 32 pulgadas (el límite máximo de fabricación comercial para tuberías de Polietileno de Alta Densidad – PEAD / HDPE). La longitud máxima por tiro continuo depende directamente de las condiciones del suelo, el tonelaje del equipo y el diámetro del ducto, logrando cubrir tramos extensos y cruces subfluviales complejos.

¿La perforación horizontal dirigida puede dañar otras redes subterráneas existentes?

No, siempre y cuando se realice una planificación e ingeniería previa rigurosa. En Team Colombian Corp mitigamos este riesgo al 100% mediante el análisis obligatorio de planos de interferencias de servicios públicos (gas, energía, acueducto, telecomunicaciones) y el uso de sistemas de guiado y localización digital con sondas electrónicas en tiempo real, garantizando que el piloto de perforación siga con precisión milimétrica la trayectoria de diseño aprobada.

¿Qué ventajas ofrece la tecnología sin zanja frente a la excavación tradicional a cielo abierto?

La tecnología sin zanja (Trenchless Technology) reduce hasta en un 70% los tiempos de ejecución y minimiza el impacto ambiental y social. Al no requerir la apertura de zanjas continuas, se evitan los costosos cierres de vías viales, la destrucción de pavimentos, la afectación al comercio local y la reposición de capas asfálticas o zonas verdes, ofreciendo una solución limpia, rápida y estructuralmente segura.

¿Qué tipo de suelos se pueden intervenir con la perforación horizontal dirigida?

La tecnología PHD es altamente versátil y permite perforar en una amplia variedad de terrenos, incluyendo suelos arcillosos, limosos, arenosos y terrenos compactos. Para proyectos en suelos rocosos de alta dureza o transiciones geológicas complejas, evaluamos técnicamente el uso de herramientas de corte especializadas (como brocas triconas y motores de lodo) o alternativas de microtuneleo como el Auger Boring o Ramming, asegurando el éxito del cruce sin importar la dureza del subsuelo.

¿Cómo se garantiza la pendiente exacta en redes de alcantarillado sin zanja?

Para la instalación de sistemas de alcantarillado por gravedad, donde la pendiente es crítica, implementamos la tecnología de Túnel Liner o sistemas de microtuneleo guiado por láser. Esto nos permite un control milimétrico de los niveles y cotas de diseño topográfico, asegurando el correcto flujo hidráulico y cumpliendo estrictamente con las exigencias del Reglamento Técnico del Sector de Agua Potable y Saneamiento Básico (RAS) y las normas de las empresas de acueducto locales.

¿Qué normativas y permisos se requieren para hacer una perforación dirigida en Colombia?

Cualquier intervención en el subsuelo requiere la aprobación de los planos de diseño por parte de la empresa de servicios públicos correspondiente (por ejemplo, la EAAB en Bogotá). Además, si se cruzan vías nacionales, departamentales o férreas, se deben gestionar los permisos de ocupación de cauce o derecho de vía ante entidades como el INVIAS, la ANI o gobernaciones locales. En Team Colombian Corp asesoramos y acompañamos a nuestros clientes en la validación técnica para que los proyectos cumplan con todo el marco legal.

¿Cuál es el tiempo de entrega de un presupuesto formal para un proyecto de perforación?

Una vez el cliente nos suministra la información base (longitud del cruce, diámetros, tipo de tubería y planos de interferencias o estudios de suelo disponibles), nuestro equipo de ingeniería emite un presupuesto técnico y económico formal en un plazo promedio de 24 a 48 horas hábiles. Entendemos la dinámica y los tiempos de las licitaciones y constructoras, por lo que priorizamos la agilidad en la respuesta.

¿El servicio de perforación dirigida incluye el suministro de la tubería de polietileno (PEAD)?

Ofrecemos total flexibilidad según las necesidades del proyecto. Podemos cotizar la modalidad de «A Todo Costo» (que incluye el suministro certificado de la tubería de Polietileno de Alta Densidad – PEAD/HDPE hasta 32 pulgadas o tubería de acero, la soldadura por termofusión, la excavación de fosos de lanzamiento/recibo y la perforación), o trabajar bajo la modalidad de «Solo Mano de Obra y Maquinaria», donde el cliente suministra los materiales en sitio y nosotros ejecutamos la ingeniería del cruce.

¿La perforación horizontal dirigida (PHD) es más económica que la excavación tradicional?

En proyectos urbanos o cruces de vías, la tecnología sin zanja suele ser significativamente más rentable en el balance final. Aunque el costo directo por metro lineal puede parecer superior al principio, la PHD elimina por completo los sobrecostos de romper asfalto, excavar grandes volúmenes de tierra, retirar escombros, pagar multas por cierres viales prolongados y reponer la capa asfáltica bajo normas exigentes (como el IDU o gobernaciones). Al ahorrar hasta un 70% en tiempo de ejecución, el ahorro financiero global es masivo.

¿Qué pasa si la máquina de perforación se encuentra con una roca imprevista en el subsuelo?

En Team Colombian Corp mitigamos este riesgo mediante fluidos de perforación especializados (lodos bentoníticos) que ayudan a estabilizar el túnel y lubricar el terreno. Si el monitoreo electrónico en tiempo real detecta un cambio drástico en la dureza del suelo o una roca insuperable para la broca estándar, detenemos el proceso para realizar un cambio de herramienta hacia un cabezal para roca (como brocas triconas) o evaluamos técnicamente el desvío controlado de la trayectoria piloto gracias a la versatilidad de nuestro sistema de guiado digital.

¿Ustedes realizan las pruebas de estanqueidad y la soldadura de la tubería de polietileno (PEAD)?

Sí, entregamos el proyecto completamente operativo. Contamos con equipos de soldadura por termofusión y electrofusión certificados para garantizar que las uniones de los tubos de polietileno (hasta 32 pulgadas) tengan la misma o mayor resistencia estructural que la tubería original. Al finalizar el arrastre del ducto, ejecutamos las pruebas de presión e hidrostáticas correspondientes según la normativa técnica aplicable para certificar la cero presencia de fugas ante la interventoría del proyecto.

¿Qué medidas de seguridad industrial (HSEQ) se aplican durante los cruces viales y subfluviales?

La seguridad es nuestro pilar fundamental. Todos nuestros proyectos operan bajo un estricto plan de HSEQ. Esto incluye el diseño e implementación del Plan de Manejo de Tránsito (PMT) aprobado por las autoridades de movilidad, el apuntalamiento y blindaje de los fosos de lanzamiento y recibo (especialmente en excavaciones profundas para Túnel Liner), el monitoreo constante de gases en espacios confinados, el uso de sistemas de puesta a tierra para la maquinaria contra arcos eléctricos subterráneos y el cumplimiento riguroso de las pólizas de responsabilidad civil extracontractual.

¿Cuál es la vida útil y la resistencia de una tubería instalada mediante tecnología sin zanja?

Las tuberías de Polietileno de Alta Densidad (PEAD / HDPE) y de acero que instalamos están diseñadas para ofrecer una vida útil superior a los 50 o 100 años, dependiendo del fluido que transporten. Debido a que el método de perforación dirigida de precisión no somete al tubo a tensiones mecánicas dañinas durante el arrastre y a que el lodo de perforación crea una capa protectora en las paredes del túnel, la tubería queda protegida contra la corrosión interna, la abrasión externa y los asentamientos del terreno, garantizando una infraestructura altamente duradera.

Preguntas sobre Tecnología Túnel Liner

¿En qué casos es obligatorio usar Túnel Liner en lugar de Perforación Dirigida (PHD)?

El Túnel Liner es obligatorio y prioritario en proyectos de alcantarillado por gravedad, donde se requiere un control milimétrico de la pendiente hidráulica para evitar estancamientos. También es la solución ideal cuando se trabaja en diámetros muy grandes (donde el polietileno comercial ya no es una opción) o en terrenos urbanos donde el subsuelo está saturado de redes de servicios y se requiere una excavación manual o semimecanizada controlada y protegida paso a paso.

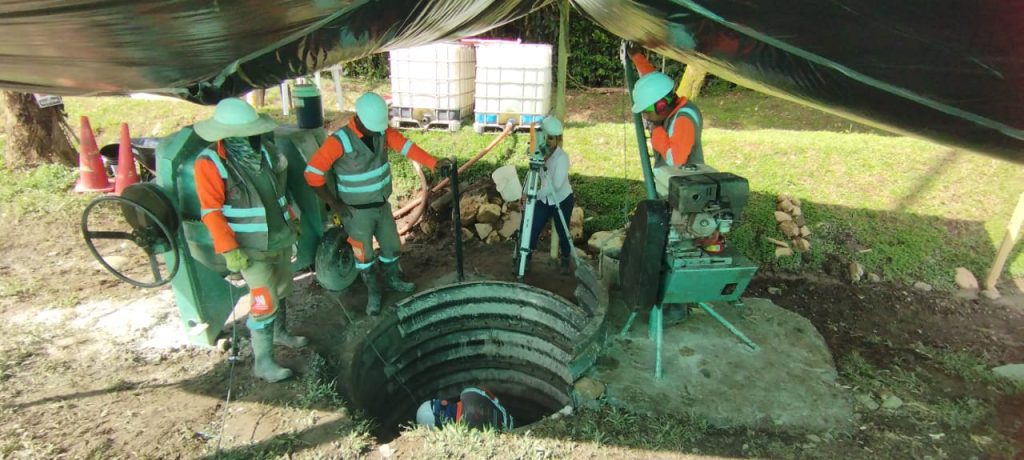

¿Cómo se garantiza la estabilidad del suelo durante la excavación de un Túnel Liner?

La seguridad estructural se garantiza mediante la instalación inmediata de las planchas de acero corrugado galvanizado (liners) a medida que se avanza en la excavación del frente. Estas planchas se acoplan internamente con pernos de alta resistencia para formar un anillo de soporte rígido. Adicionalmente, inyectamos mortero de cemento (grouting) a presión a través de los orificios de las planchas para rellenar cualquier vacío entre el terreno y la camisa de acero, evitando asentamientos en la superficie.

¿Qué diámetros internos se pueden lograr con el sistema de Túnel Liner?

Es un sistema sumamente versátil. Contamos con la capacidad técnica para armar estructuras de Túnel Liner en diámetros comerciales que van desde 1.20 metros hasta más de 4.00 metros. Esto permite la construcción tanto de colectores de alcantarillado medianos como de grandes túneles de inspección, canalizaciones pluviales masivas o pasos peatonales subterráneos bajo infraestructuras críticas.

¿El Túnel Liner requiere excavaciones en la superficie a lo largo del trayecto?

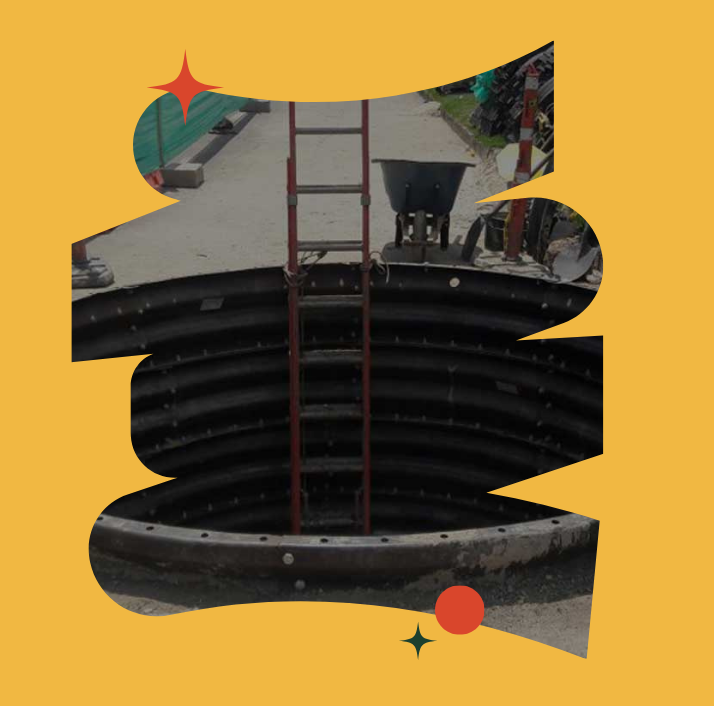

No. El método de Túnel Liner solo requiere la excavación de dos fosos verticales o pozos: un pozo de lanzamiento (donde se inicia la excavación y se introducen los materiales) y un pozo de recibo al final del tramo. Todo el avance de la obra se realiza de forma subterránea, por lo que las vías, edificaciones y el tráfico vehicular en la superficie continúan operando con total normalidad y sin ninguna interrupción.

⚙️ Preguntas sobre Auger Boring (Tornillo Sin Fin)

¿Cómo funciona el sistema de Auger Boring y para qué tipo de proyectos se utiliza?

El Auger Boring es un método de perforación horizontal mecanizado que utiliza una cabeza de corte giratoria acoplada a un sistema de tornillos sin fin (sinfines) dentro de una camisa de acero. A medida que la cabeza tritura el terreno, los sinfines transportan el material excavado hacia el pozo de lanzamiento, mientras unos gatos hidráulicos de gran potencia empujan simultáneamente la tubería de acero en el subsuelo. Se utiliza principalmente para cruces en línea recta bajo carreteras, autopistas y vías férreas.

¿Cuáles son las ventajas del Auger Boring frente a otros métodos de perforación?

Su principal ventaja es la capacidad de instalar tuberías de acero de gran diámetro en tramos rectos de forma rápida y con una precisión geométrica muy alta. Además, al empujar la camisa de acero al mismo tiempo que se remueve el suelo, se elimina cualquier riesgo de colapso o derrumbe del terreno durante la operación, lo que la convierte en una tecnología altamente segura y aprobada por entidades viales como el INVIAS y la ANI.

¿Qué longitudes máximas se pueden alcanzar con una perforación de Auger Boring?

Las longitudes típicas para un tiro continuo de Auger Boring oscilan entre 30 y 100 metros lineales, dependiendo directamente de las características geológicas del suelo y del diámetro de la tubería de acero a instalar. Para proyectos que requieran distancias superiores, nuestro equipo realiza un análisis de ingeniería detallado para evaluar la viabilidad de instalar pozos intermedios de relevo.🔨 Preguntas sobre Ramming (Hincado de Tubería)

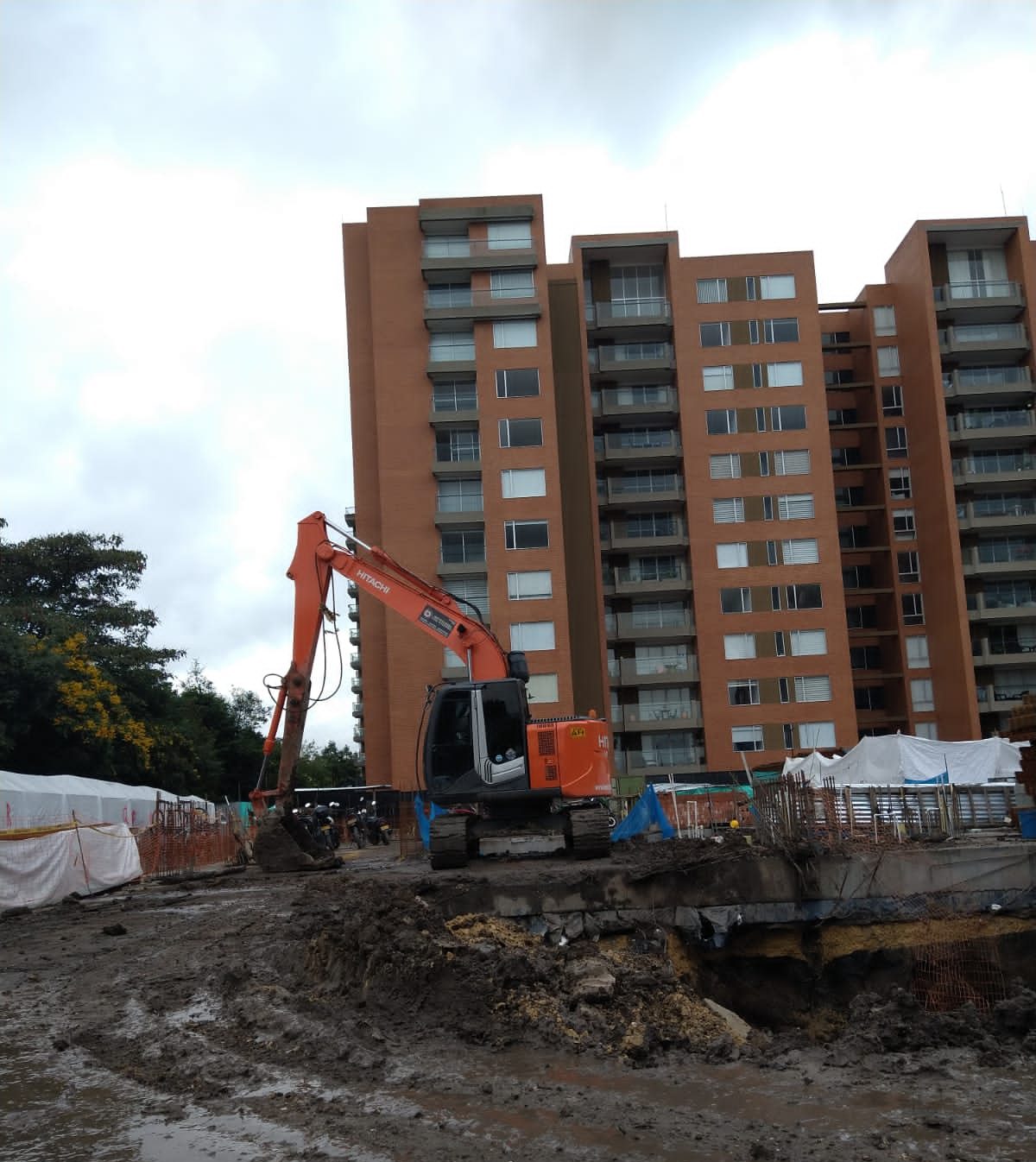

¿Qué es el Ramming y por qué es la tecnología más potente para terrenos difíciles?

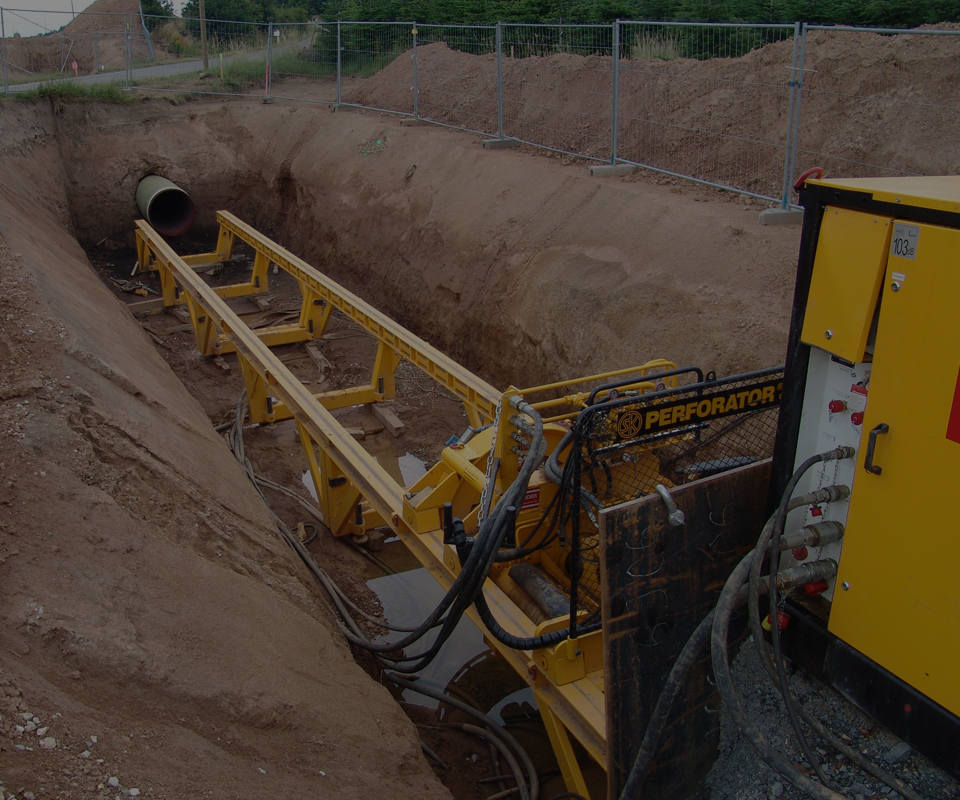

El Ramming es un método de hincado neumático donde se utiliza un martillo de impacto de alta potencia para «clavar» o empujar tuberías de acero de forma horizontal en el subsuelo sin necesidad de excavar previamente. Es la tecnología más confiable para terrenos desafiantes o inestables (con presencia de gravas, piedras o transiciones geológicas complejas), ya que la fuerza del impacto desplaza o rompe los obstáculos, permitiendo que la tubería avance de forma segura donde otros sistemas de rotación fallan.

¿Cómo se retira la tierra que queda atrapada dentro del tubo durante el Ramming?

Dado que la tubería de acero se hinca con la boca abierta para no desplazar el terreno de manera destructiva, el suelo entra gradualmente en el tubo a medida que este avanza. Una vez que la tubería llega con éxito al foso de recibo, procedemos a limpiar el interior del ducto utilizando sistemas de vaciado por aire a alta presión, agua a presión (hidrolanzado) o mediante sinfines mecánicos, dejando la camisa de acero completamente limpia y lista para su uso final.

¿El método de Ramming es apto para instalar tuberías que no sean de acero?

El martillo neumático golpea directamente el extremo de la tubería con una energía de impacto masiva, por lo que este método exige obligatoriamente el uso de tuberías de acero al carbono de gran espesor que resistan las fuerzas de compresión. Sin embargo, una vez que la camisa de acero queda perfectamente instalada en el subsuelo, se puede utilizar como un «ducto camisa» o protección para introducir por su interior tuberías de otros materiales, como polietileno (PEAD), PVC o cables de alta tensión.
